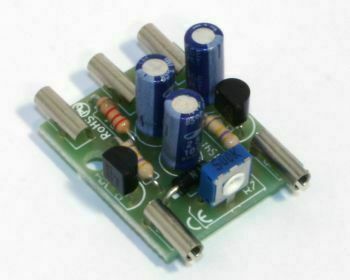

zwei Ausgänge, die abwechselnd ein- und ausgeschaltet werden
Frequenz: ca. 1 bis 2 Hz (ca. 60 bis 120 mal pro Minute)
direkter Anschluss der LEDs
Vorwiderstände in der Schaltung integriert
Einsatzgebiete
Warnblinklichter an Bahnübergängen, in Kombination mit Andreaskreuzen
Blinklichter von Einsatz- oder Baustellenfahrzeugen
sonstige Warnleuchten
Einsatz als Einzelblinker
An einem Ausgang wird anstelle einer LED eine Drahtbrücke eingesetzt.
Tipp: Durch Anschluss mehrerer LEDs an einen Ausgang können so mehrere synchrone Blinklichter angesteuert werden.
Frequenz: leicht erhöht
Anschluss mehrerer LEDs an einen Ausgang
je zwei LEDs parallel an die beiden Ausgänge oder
mehrere LEDs in Reihe an jeden der beiden Ausgänge. Die Anzahl der LEDs, die Sie maximal in Reihe pro Ausgang anschließen können, hängt von der Höhe der Versorgungsspannung und der Farbe der LEDs ab.
Maximale Anzahl von LEDs pro Ausgang bei seriellem Anschluss
Durchlass-spannung der LEDs*1
Nenn-/ Arbeits- spannung
Trafo (=)*2
Max.
Anzahl LEDs*3
Nenn-/ Arbeits- spannung
Trafo (~)*2
Max.
Anzahl LEDs*3
2 V
12 V / 12 V
5
12 V / ca. 17 V
7
4 V
12 V / 12 V
2
12 V / ca. 17 V
3
2 V
16 V / 16 V
7
16 V / ca. 22 V
10
4 V
16 V / 16 V
3
16 V / ca. 22 V
5
2 V
18 V / 18 V
8
18 V / ca. 25 V
11
4 V
18 V / 18 V
4
18 V / ca. 25 V
5
*1 Die Durchlassspannung von weißen und blauen LEDs beträgt ca. 4 V, die von andersfarbigen LEDs ca. 2 V.
*2 Nennspannung und Arbeitsspannung: Die Arbeitsspannung beträgt bei Wechsel-spannungstrafos etwa das 1,4 fache der angegebenen Nennspannung. Bei Gleichspannungs-netzteilen entspricht die Arbeitsspannung der angegebenen Nennspannung.
*3 Toleranzen und / oder Spannungsschwankungen führen häufig dazu, dass in der Praxis die errechnete Arbeitsspannung nicht zur Verfügung steht. Deshalb ist es empfehlenswert, eine LED weniger als theoretisch möglich anzuschließen.
Weitere Produktinformationen
Altersgruppe
Kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren.
