Wagenbeleuchtung vom laufenden Meter
Die preiswerten, flexiblen LED-Streifen sehen auf den ersten Blick aus wie die perfekte Beleuchtung für Personenwagen (oder Gebäudemodelle):
- sie sind mit warmweißen LEDs
- sie sind in der Standardvariante im Abstand von 1,67 cm bestückt (ein 25 cm langes Stück hat folglich 15 LEDs)
- sie sind preiswert: ein Meter ist für unter 10 € zu haben (das macht bei einem 25 cm langen H0-Wagen weniger als 2,50 € !)
- die Länge kann gut an die individuellen Erfordernisse angepasst werden, da sie i.d.R. alle 5 cm einfach mit der Schere durchgeschnitten werden können
Die scheinbar so perfekte Lösung ist auf der Modellbahn jedoch nicht ohne weiteres einsetzbar. Die wesentlichen K.O.-Kriterien für den Einsatz in der Modellbahn:
Die LED-Streifen sind für die Versorgung mit einer Gleichspannung von 12 V ausgelegt, modellbahntypisch sind jedoch meist höhere Spannungen bis 24 V. Die LEDs würden beim Einsatz als Wageninnenbeleuchtung daher sehr hell leuchten und recht schnell (oder sofort) durchbrennen.
Auf den Streifen sind keine Bauteile, die für eine Gleichrichtung der Spannung sorgen, was im Digitalbetrieb wegen der fehlenden Entkopplung die Übertragung der Digitalsignale stören würde.

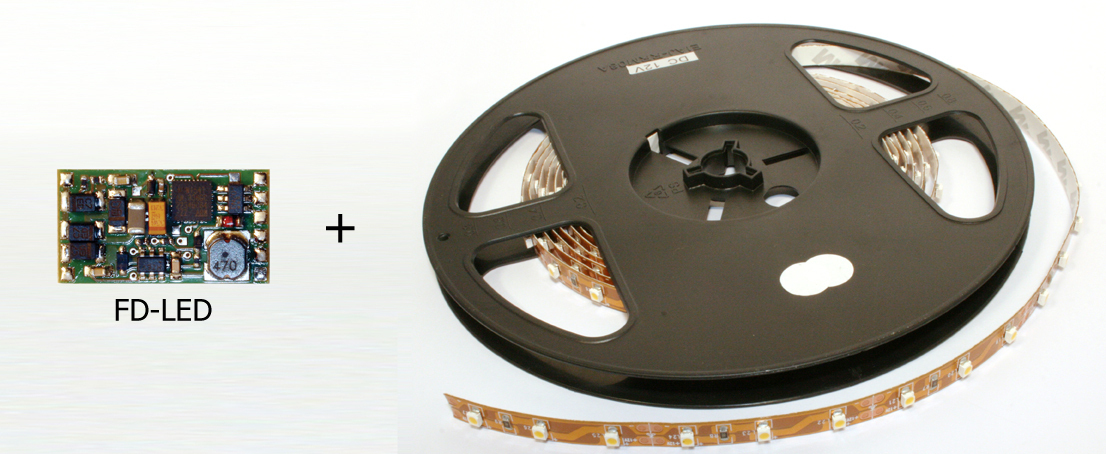

Die digitale Lösung: Funktionsdecoder FD-LED
- 21,5 x 11,5 mm kleiner Decoder für das DCC- und das Motorola-Format
- Anschluss von bis zu 1,5 m LED-Streifen (bei einer Leistungsaufnahme von 4,8 Watt/m) - ausreichend für 6 H0-Wagen oder 1,50 m Bahnsteigüberdachungen
- zusätzliche Ausgang für LEDs für die Schlussbeleuchtung
- Effekte der Ausgänge: richtungsabhängiges Schalten und Dimmen
- konstante Helligkeit der LED-Streifen und LEDs (durch feste Ausgangsspannung von 12 V)
- Flackerschutz durch Anschluss eines externen Stützelkos (100 bis 470 μF/25 V)
Perfekt kombiniert: LED-Streifen mit warmweißen LEDs
- 3 warmweiße LEDs im PLCC2-Gehäuse pro 5 cm
- Abmessungen: Breite ca. 8 mm, Höhe ca. 2 mm, Länge 50 oder 75 mm
- teilbar in Abständen von 5 cm
- Rückseite mit Selbstklebe-Streifen
- Leistungsaufnahme: 4,8 W/m
außerdem im Set enthalten
- 2 rote LEDs (3 mm, bedrahtet) für die Zugschlussbeleuchtung
