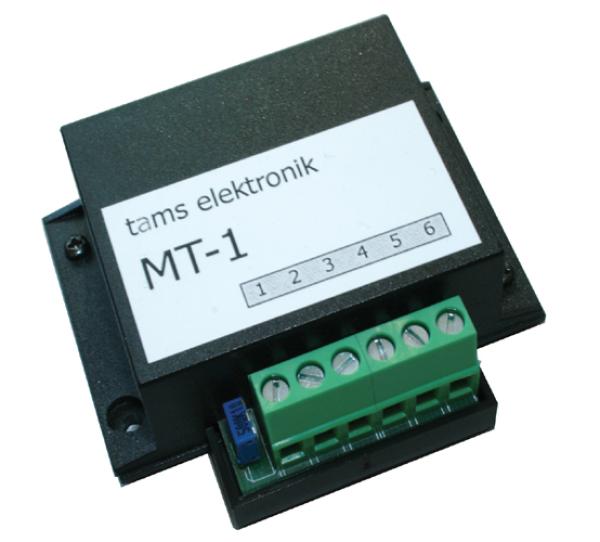

Minitimer MT-1 "Zeitschalter"
Zur Steuerung von Vorgängen, die für eine Zeit zwischen 1 und 100 Sekunden andauern sollen.
Anwendungsbeispiele
- automatischer Halt der Züge an einem Gleis für eine bestimmte Zeit
- automatisches Öffnen der Schranken an einem Bahnübergang nach einer bestimmten Zeit
- Einschalten eines Karussels für eine bestimmte Zeit
Einstellung der Schaltzeit
Auslösen des Schaltvorgangs
- über einen positiven Schaltimpuls am Eingang, z. B. durch einen Taster oder Reedkontakt (nicht im Lieferumfang enthalten). Daraufhin wird der Ausgang für die eingestellte Zeit mit Masse verbunden.
Anschluss von Verbrauchern
- Verbraucher mit einem Strom von bis zu 100 mA, die für die Zeitdauer eingeschaltet werden sollen, können direkt am Ausgang des Minitimers angeschlossen werden.
- Verbraucher mit einem höheren Strom können über ein Relais angesteuert werden.
- Verbraucher, die für die Zeitdauer ausgeschaltet werden sollen, können über ein Relais angesteuert werden.
- Durch Nachschalten eines Relais ist es auch möglich, für die eingestellte Zeit zwischen zwei Verbrauchern umzuschalten.
